VHP循环系统是什么？设备组成、工作流程与应用场景

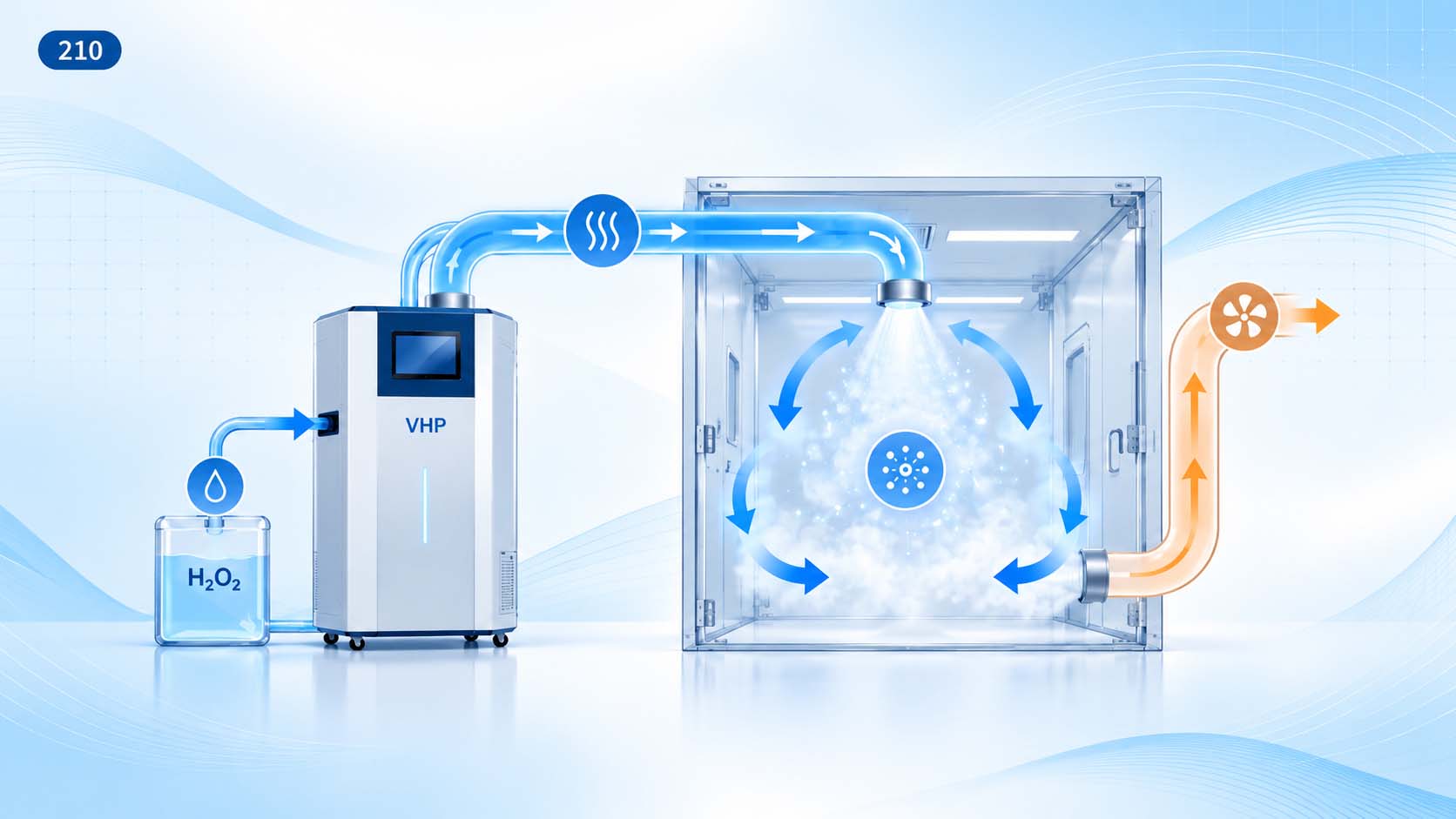

VHP循环系统是一类利用汽化过氧化氢（Vaporized Hydrogen Peroxide，VHP）对受控空间或密闭设备内部进行生物去污染的系统。设备将液态过氧化氢转化为汽化状态，并借助空气循环将VHP输送到目标处理区域，使其在规定条件下与空间内的暴露表面接触；作用阶段完成后，再通过解析过程降低空间中的过氧化氢残留，使处理区域逐步恢复到规定的使用条件。
VHP发生器主要解决“怎样产生VHP”，而VHP循环系统进一步解决VHP怎样进入处理空间、怎样在目标区域内循环、怎样完成作用过程，以及处理结束以后怎样降低残留。因此，VHP循环系统更强调的是一个完整的处理过程，而不是单独的汽化模块。
本文围绕VHP循环系统本身展开，重点介绍它由哪些部分组成、为什么需要空气循环、一个完整周期怎样运行，以及这种系统可以应用在哪些设备和空间中。
1. VHP循环系统主要由哪些部分组成？
从功能上看，一套完整的VHP循环系统通常可以分为VHP发生部分、空气循环部分、过程监测与控制部分以及解析部分。不同制造商、不同设备形式和不同应用空间的结构会有所区别，因此不能单纯通过设备外观判断一套系统是否完整，更重要的是看各功能部分能否共同完成一个完整的VHP处理周期。
| 主要组成 | 基本作用 |
|---|---|
| H₂O₂供液部分 | 向汽化模块提供液态过氧化氢 |
| VHP汽化部分 | 将液态H₂O₂转化为汽化状态 |
| 送风与循环部分 | 将VHP输送到处理空间，并维持空气循环 |
| 回风部分 | 使处理空间内的空气形成持续循环路径 |
| 过程监测 | 监测设备运行过程中的相关状态 |
| PLC/HMI控制系统 | 按照设定程序控制VHP产生、循环、作用和解析 |
| 解析部分 | 在处理结束以后降低处理空间中的H₂O₂残留 |
| 安全与报警功能 | 监控设备状态，并对异常情况进行报警或联锁 |
VHP发生部分
VHP发生部分是整个系统的处理介质来源。设备通过供液系统将液态过氧化氢输送到汽化模块，再将其转化为汽化状态，并送入空气循环系统。因此，“产生VHP”只是整个循环系统的第一步，如果只有汽化过程，却没有后续稳定的输送、循环和解析，就不能完整代表一套VHP循环处理系统。
空气循环部分
空气循环部分负责把已经产生的VHP带入目标处理区域，并使处理区域内的空气持续发生交换。在一些移动式设备中，发生、送风和回风功能可能集中在同一机柜内；在固定设备或专用舱体中，VHP循环部分也可能与设备自身的风道、风机以及送回风结构结合。无论采用哪一种结构，其共同目的都是让VHP不只停留在发生器附近，而是随着受控空气循环进入实际需要处理的空间。
过程监测与自动控制
VHP循环并不是简单地打开设备、释放过氧化氢，再经过一段时间关闭设备。实际系统通常通过PLC和HMI按照预设程序依次控制相关执行部件，并记录设备运行状态。根据系统配置不同，操作界面可以显示周期阶段、运行时间、设备状态以及相应的过程数据和报警信息。对于使用单位来说，自动控制系统的意义在于把多个设备动作按照确定顺序组织成一个完整周期，而不是依靠操作人员临时控制各个部件。
解析部分
VHP作用阶段结束以后，处理空间中仍可能存在一定量的过氧化氢，因此一个完整的VHP循环系统还需要考虑周期结束后的解析。解析的作用是逐步降低处理空间和循环空气中的H₂O₂残留，使目标区域达到项目规定的周期结束或重新使用条件。所以，从完整流程来看，VHP循环系统不仅需要解决“怎样把过氧化氢送进去”，也需要解决“处理完成以后怎样把残留降下来”。
2. VHP循环系统为什么需要空气循环？
“循环”是理解这类系统非常重要的关键词。如果只是把VHP从一个出口释放到密闭空间内，首先接触到VHP的是设备出口附近的空气，而随着距离增加以及空间结构变化，不同位置的空气状态可能并不完全相同。因此，VHP处理不能简单理解为“向房间或设备内部释放一定量的过氧化氢”。
循环风机、送风结构和回风路径共同形成空气循环，使含有VHP的空气不断在处理区域内流动和交换，从而帮助处理介质进入更多区域，并与需要进行生物去污染的暴露表面接触。
正是因为存在这一持续循环过程，所以“VHP循环系统”比单纯的“VHP发生器”更加完整地描述了这类设备的工作方式。至于不同空间应该怎样组织送风和回风、怎样评价VHP在空间中的分布，则需要结合具体项目和处理对象进一步确定，不在本文展开。
3. VHP循环系统的基本工作流程
不同设备在HMI上显示的阶段名称可能并不完全一致，但从基本原理来看，一套VHP循环系统通常需要经历处理准备、建立循环、VHP产生与导入、循环作用、停止供液、解析以及周期结束几个主要阶段。
处理准备
周期开始以前，需要首先使目标处理区域进入规定状态。对于不同设备，这一阶段可能涉及处理空间关闭、门体状态确认、设备连接检查以及相关系统状态确认。处理准备的目的，是使VHP设备和目标区域具备进入正式周期的基本条件。
建立空气循环
设备启动以后，循环风机开始运行，使VHP设备与目标处理空间之间建立空气流动。这个阶段相当于先建立后续VHP输送所需要的空气通道，为汽化过氧化氢进入目标区域做好准备。
VHP产生与导入
随后，供液系统按照设备程序向汽化模块输送液态H₂O₂，过氧化氢经过汽化以后进入循环空气，并随着送风进入目标处理区域。随着VHP持续进入，处理空间逐步建立相应的过程条件。
循环与作用
VHP进入空间以后，空气循环继续运行。汽化过氧化氢随着空气持续流动，并与目标区域内需要处理的暴露表面接触，系统按照已经设定的程序维持相应的运行过程。这是整个周期中主要的生物去污染作用阶段。
停止VHP加入与解析
完成规定作用阶段后，设备停止继续向循环空气中加入新的过氧化氢，但此时整个周期并没有立即结束，因为处理空间空气以及部分材料表面仍可能存在一定量的H₂O₂。随后系统进入解析阶段，通过空气循环、催化分解、空气置换或系统采用的其他方式，逐步降低处理区域中的过氧化氢残留，达到项目规定的周期结束条件后，整个处理过程才正式完成。
4. VHP循环系统可以应用在哪些场景？
VHP循环系统并不只对应某一种具体设备。对于能够建立明确处理边界、相关材料和设备条件适合采用VHP，并存在生物去污染需求的空间或设备，可以根据实际用途和项目要求配置相应的VHP循环处理系统。不同应用之间最大的区别，并不是有没有VHP，而是处理空间是什么、处理对象是什么，以及VHP循环系统怎样与这个空间结合。
生物安全实验室及相关受控空间
在生物安全实验室以及其他具有明确污染控制要求的区域，VHP可以用于特定情况下的房间或受控空间生物去污染。此类应用中，VHP设备与房间共同形成处理系统，设备负责产生和循环汽化过氧化氢，而房间本身则构成实际处理空间。对于需要在多个房间或受控区域之间使用同一套设备的项目，可以采用移动式VHP空间灭菌系统，将供液、汽化、空气循环和自动控制等功能集成在移动机组中。
生物制药及受控生产区域
在生物制药、疫苗生产以及其他受控环境中，一些设备内部空间或规定区域可能存在周期性生物去污染需求。VHP循环系统可以把VHP产生、空气循环、作用和解析组织成一个完整设备周期，从而减少完全依赖人工表面处理所带来的操作差异。具体是否适合采用VHP，还需要结合实际工艺环境、处理对象以及材料条件进行判断。
无菌检测隔离器
无菌检测隔离器以及其他密闭隔离设备内部空间较小，但对内部环境控制要求较高。这类设备可以将VHP发生、内部循环和解析功能与设备本身结合，使整个隔离腔体形成独立的处理区域。与房间VHP相比，隔离器中的VHP循环系统与舱体、内部气流及设备控制之间的结合更加紧密。
VHP手套箱
部分VHP手套箱也可以集成VHP循环功能，通过设备自身的送回风和循环结构，使VHP在箱体内部形成受控循环，用于规定用途下的内部生物去污染。这说明VHP循环系统并不一定意味着大型房间处理设备，对于尺寸较小、边界明确的密闭操作空间，同样可以形成完整的VHP处理过程。
VHP传递舱
VHP传递舱主要用于两个不同区域之间的物料受控传递。在这类设备中，VHP循环系统与密闭传递腔体结合，对规定装载条件下的物料暴露表面进行生物去污染处理。其基本工作逻辑仍然包括VHP发生、导入、循环、作用和解析，但设备的主要应用目的是物料跨区域传递，与房间空间去污染有所不同。
头套VHP熏蒸舱
对于适合采用VHP处理的头套、头罩或相关防护用品，也可以设置专门的小型密闭处理舱。头套VHP熏蒸舱就是VHP循环技术在专用品处理设备中的一种应用形式。虽然它与房间VHP系统使用相似的汽化过氧化氢基本原理，但处理对象、空间尺度和设备结构都有明显区别。
从这些应用可以看出：VHP循环系统本质上是一种系统概念，而不是某一种固定外观的设备名称。它可以设计成移动设备，也可以固定集成在隔离器、手套箱、传递舱或其他专用处理设备内部。
5. VHP循环系统与移动式VHP设备有什么不同？
“VHP循环系统”和“移动式VHP设备”经常同时出现，但两个名称表达的重点并不相同。移动式VHP设备主要描述设备的安装和使用形式，而VHP循环系统强调的是VHP产生、输送、空气循环、作用和解析所组成的完整系统结构。
| 对比项目 | VHP循环系统 | 移动式VHP设备 |
|---|---|---|
| 主要强调 | VHP发生、输送、循环和解析过程 | 设备可以根据需要移动使用 |
| 是否必须移动 | 不一定 | 移动使用是主要特点之一 |
| 应用形式 | 房间、隔离器、手套箱、传递舱等 | 通常用于不同房间或受控空间 |
| 概念本质 | 系统工作方式 | 设备形式 |
因此，一台移动式VHP空间灭菌系统可以采用完整的VHP循环系统；同样，一套固定安装在隔离器或专用舱体中的设备，也可以是一套完整的VHP循环系统。理解这一点以后，就不容易把“VHP循环系统”误认为某一种固定外形的产品。
6. VHP循环系统的核心价值是什么？
从设备结构来看，VHP循环系统由供液、汽化、风机、管路、传感器和自动控制等多个部分组成，但从实际使用角度来看，它真正解决的问题并不是单纯“如何产生过氧化氢蒸汽”，而是如何把这些独立功能组合成一个完整、受控的处理周期。
一套完整的系统需要连续完成液态H₂O₂供给、VHP产生、空气输送、空间循环、规定作用、停止供液、残留解析以及周期结束等过程。对于使用单位来说，这样的系统可以把原本分散的设备动作按照规定顺序组织起来，并形成相应的设备状态和过程记录。
因此，VHP循环系统主要应用于具有明确生物去污染需求的场所，而不是普通环境清洁或日常表面消毒设备的简单替代品。至于某个具体空间应该采用怎样的设备、如何布置循环、怎样建立处理周期，以及最终怎样确认生物去污染效果，则需要结合具体项目分别讨论，不需要在认识VHP循环系统这一篇文章中全部展开。
常见问题 FAQ
1. VHP循环系统和VHP发生器是一回事吗？
不是完全相同。VHP发生器主要负责将液态过氧化氢转化为汽化状态，而完整的VHP循环系统通常还包括空气输送与循环、过程控制以及解析等功能，用于完成从VHP产生到周期结束的整个处理过程。
2. VHP循环系统一定是固定安装的吗？
不一定。VHP循环系统既可以集成在固定设备中，也可以安装在移动式VHP设备内。“循环系统”主要描述VHP产生、输送、循环和解析形成的完整处理方式，并不限定设备必须采用哪一种安装形式。
3. VHP循环系统只能用于房间吗？
不是。除了房间和受控区域之外，VHP循环技术还可以根据设备设计应用于无菌检测隔离器、VHP手套箱、VHP传递舱、头套VHP熏蒸舱以及其他密闭处理设备。
4. 已经把VHP送进空间，为什么还需要持续循环？
因为VHP从设备出口进入目标区域以后，还需要随着空气在处理空间内持续流动和交换。循环系统的作用，是帮助含有VHP的空气进入更多区域并接触需要处理的暴露表面，而不是主要集中在发生器或送风出口附近。
5. 为什么VHP作用结束以后还需要进行解析？
VHP作用阶段结束以后，处理空间内仍可能存在一定的过氧化氢残留。解析阶段用于逐步降低这些残留，使目标空间达到项目规定的周期结束或恢复使用条件，因此解析属于完整VHP循环周期的重要组成部分。
6. VHP循环系统运行完一个程序，就代表生物去污染已经合格吗？
不能简单这样理解。设备完成一个周期，说明系统已经按照设定程序执行了相应的VHP产生、循环、作用和解析过程。某一个具体空间、设备或装载是否达到规定的生物去污染目标，还应结合相应的周期确认和验证结果判断。
总结
VHP循环系统不是单纯产生汽化过氧化氢的设备，而是一套围绕VHP产生、空气输送、空间循环、作用和解析建立起来的完整处理系统。它既可以用于生物安全实验室、生物制药受控区域，也可以与无菌检测隔离器、VHP手套箱、VHP传递舱、头套VHP熏蒸舱等密闭设备结合。
不同应用的空间尺寸、设备结构和循环形式可能存在明显差异，但基本工作逻辑相同：首先产生VHP，再通过受控空气循环将其送入目标处理区域，在完成规定作用过程以后，通过解析降低过氧化氢残留，最终结束整个处理周期。因此，理解VHP循环系统时，更适合把它看成一个完整的VHP与空气处理系统，而不能只关注其中的汽化模块或单一设备部件。
