移动式VHP空间灭菌系统是什么？设备组成、原理与工作流程

在生物安全实验室、生物制药、疫苗生产、动物实验设施以及其他需要进行空间微生物控制的场所中，一些房间或设备内部需要在特定条件下实施整体生物去污染。传统人工擦拭能够处理人员容易接触的表面，但对于房间内部大量设备外表面、墙角、设备背面以及其他复杂位置，仅靠人工操作往往难以形成高度一致、可重复的处理过程。

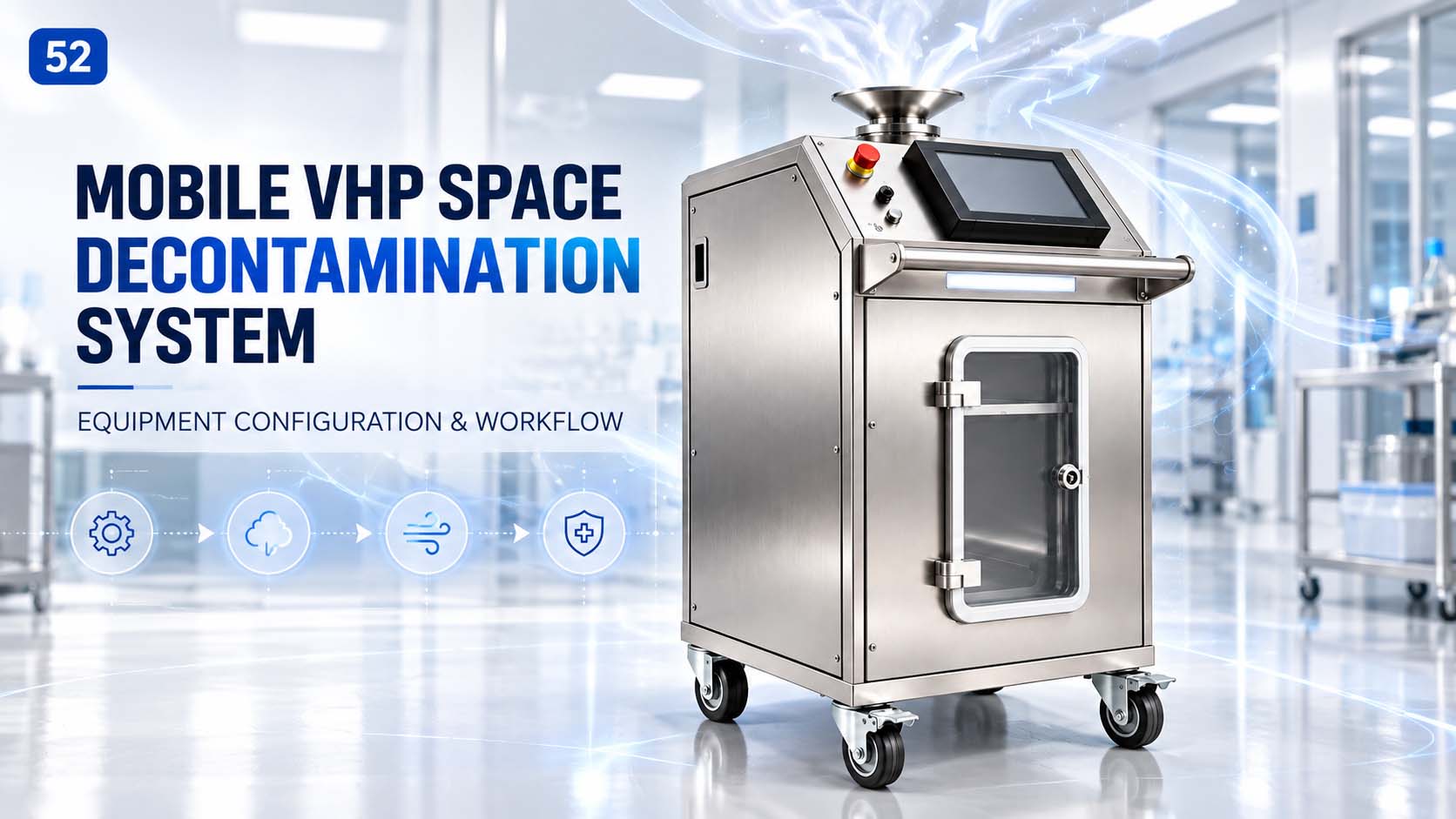

移动式 VHP 空间灭菌系统 利用汽化过氧化氢（Vaporized Hydrogen Peroxide，VHP）作为处理介质，通过移动设备将液态过氧化氢定量输送至汽化模块，形成 VHP 后送入需要处理的房间，并利用房间空气循环或设备自身循环使其在空间内分布。

经过房间准备、条件建立、VHP 导入、作用和解析等阶段后，再将空间内的过氧化氢残留降低到项目规定的安全进入条件，完成一个完整的 VHP 处理周期。

行业中经常把这类设备称为“VHP 空间灭菌机”或“VHP 空间灭菌系统”，因此本文沿用这一常见名称。但对于房间、实验室以及环境表面的处理，从技术表达上更准确的说法通常是VHP 空间生物去污染。是否能够使用“灭菌”这一结果性表述，应由项目设定的目标和经过验证的数据决定，不能因为设备能够产生 VHP 就直接认定空间已经达到灭菌水平。

本文重点

移动式 VHP 系统主要解决什么问题；
一套移动式 VHP 设备通常由哪些部分组成；
液态 H₂O₂ 如何转化为 VHP 并进入处理空间；
一个完整的 VHP 周期通常包含哪些阶段；
为什么房间边界、空气循环和设备布置非常重要；
为什么不能只看 VHP 浓度或房间体积；
设备 FAT、SAT 与空间周期验证有什么区别。

1. 移动式 VHP 系统解决的是什么问题？

移动式 VHP 设备最大的特点，是一台设备可以根据实际需要移动到不同房间或受控空间使用，而不是永久固定在某一个房间。

使用时，设备自身的供液、汽化、控制和循环功能，与待处理房间共同形成一个完整的 VHP 周期。这种方式比较适合存在多个房间、具有周期性生物去污染需求，又不需要每个房间分别设置固定 VHP 发生系统的项目。

移动式 VHP 主要处理的是 空间和暴露表面的整体生物去污染。 VHP 进入房间以后，需要借助空气运动接触墙面、地面、设备外表面以及其他需要处理的暴露区域。

需要注意： VHP 不能自动穿透密封包装，也不能因为整个房间中存在 VHP，就默认关闭的抽屉、密闭柜体或空气无法有效到达的内部空间也获得了相同处理条件。需要处理的区域应在周期准备阶段明确。

移动式 VHP 也不能替代日常清洁。如果表面存在明显污物、有机残留或大量液体污染，通常应按照设施自身程序先完成相应清洁和处置，再进入 VHP 生物去污染阶段。

2. 一套移动式 VHP 设备通常由哪些部分组成？

移动式 VHP 系统虽然通常集成在一台可移动设备中，但内部实际上由供液、汽化、空气循环、监测、控制和安全等多个功能模块组成。

设备能否稳定运行，并不取决于某一个独立部件，而在于这些系统能否按照设定逻辑稳定配合。

组成部分	主要作用	使用单位重点关注
H₂O₂ 储液 / 供液系统	储存并定量输送液态过氧化氢	液位、供液稳定性、材料兼容性
加液泵 / 计量装置	按照工艺要求向汽化模块供液	输送状态及重复性
汽化模块	将液态 H₂O₂ 转化为 VHP	加热状态及汽化稳定性
空气循环系统	输送并促进 VHP 在空间内分布	风量、循环路径及运行状态
送风 / 回风接口	与处理空间形成气体循环	布置方式及是否形成局部短路
温度传感器	监测环境及工艺状态	校准状态及代表性位置
湿度传感器	监测空间湿度变化	湿度变化与周期控制的关系
H₂O₂ 监测	根据系统配置监测过氧化氢状态	测量用途、量程及校准
PLC 控制系统	自动执行周期程序	配方、程序顺序、报警及权限
HMI 操作终端	设置和显示设备运行状态	参数、趋势、报警和记录
解析 / 通风系统	降低周期结束后的 H₂O₂ 残留	解析效率及安全进入条件
移动底盘 / 脚轮	实现设备在不同房间之间移动	定位、运输及使用稳定性

“移动式”并不意味着结构简单。相反，由于设备需要面对不同房间体积、不同现场接口以及不同环境条件，系统在循环能力、工艺控制和现场适应性方面往往需要具备较好的灵活性。

3. VHP 是怎样从液体变成空间处理介质的？

设备运行时，液态过氧化氢首先通过供液系统按照设定方式进入汽化模块。在受控加热和气流条件下，液体转化为汽化状态，再随空气送入需要处理的空间。

这个过程中真正需要控制的是 稳定汽化和稳定输送，而不是简单地把液体加热得越快越好。

VHP 进入房间以后，其空间行为还会受到温度、湿度、空气流动、表面材料以及房间装载状态等因素影响。

如果设备输出和房间环境条件不匹配，可能出现空间分布不稳定，甚至在部分位置出现不希望发生的凝结。因此，成熟的 VHP 周期关注的是 整个房间状态与设备输出之间的配合，而不是只关注某一个瞬时浓度峰值。

常见误区： 不能简单使用“每立方米加入多少过氧化氢” 作为所有房间通用的固定公式。房间体积是重要条件，但空气循环、温湿度、装载状态、表面材料和解析条件同样会影响实际周期。

4. 一个完整的空间 VHP 周期通常有哪些阶段？

不同设备对阶段名称的定义可能有所不同，但完整的 VHP 空间处理周期通常不会只有 “开始产生 VHP”和“结束”两个动作。

一般需要经过房间准备、系统自检、条件建立、 VHP 导入、分布与作用、停止供液、解析或通风以及最终放行等阶段。 PLC 按照已经建立的周期配方控制不同阶段之间的转换。

典型阶段	主要作用	需要关注的状态
房间准备	建立处理边界	门、阀、风口及其他开口状态
系统自检	确认设备具备运行条件	液位、风机、传感器、急停等
条件建立	调整空间工艺环境	温度、湿度及空气循环
VHP 导入	向空间持续加入汽化 H₂O₂	汽化、供液及循环状态
分布 / 作用	维持规定处理条件	空间分布、作用时间及相关过程参数
停止供液	结束 VHP 加入	汽化系统退出供液状态
解析 / 通风	降低空间 H₂O₂ 残留	残留下降及空气置换
周期结束	达到规定放行条件	报警状态、残留状态及运行记录
人员进入	按照 SOP 恢复空间使用	安全确认及系统恢复

周期参数不能依赖所谓“万能程序”。 同一台移动式设备处理不同体积、不同装载状态和不同表面材料的房间时，可能需要不同的周期配方。具体参数应来自相应的周期开发和验证。

5. 为什么设备性能再好，房间边界不好也难以形成稳定周期？

VHP 空间处理的前提，是先建立一个能够被控制的处理边界。

如果房门、风阀、送排风口或者其他开口没有按照周期要求处于正确状态， VHP 可能持续从房间流失，使空间难以建立稳定的工艺条件，同时还可能增加相邻区域出现过氧化氢暴露的风险。

因此，在周期开始以前，通常需要确认房门、气密阀、通风系统以及其他相关接口状态。

这里并不是要求所有房间都达到同一种“绝对气密”。 更重要的是，处理空间能够在项目规定条件下形成可控制、可重复，并且不会出现明显失控泄漏的周期边界。

设备和建筑设施在这里承担不同任务：移动式 VHP 设备负责产生、输送、循环和控制 VHP，而房间本身则提供处理空间和工艺边界。

6. 为什么温度、湿度、浓度和循环需要一起看？

VHP 周期不是一个单纯依靠“浓度”判断的过程。

温度和相对湿度会影响过氧化氢在空气和表面上的行为；供液状态影响 VHP 进入空间的速度；循环气流决定 VHP 如何在房间内分布；房间内设备、物料和表面材料又会进一步影响整个空间的实际状态。

因此，不能仅凭“H₂O₂ 浓度达到某一个数字” 就判断整个房间的生物去污染一定有效。

某个传感器所在位置的浓度很高，只能说明该测点的过程状态，不能直接代表设备背后、房间角落或者其他较难到达的位置也获得了完全相同的暴露条件。

同样，简单继续提高浓度，也不等于所有位置的处理效果必然同步提高。

真正需要关注的是： 在已经确认的房间边界、设备状态和代表性负载条件下，关键过程状态能够稳定重复，并通过相应验证证明目标区域达到项目设定要求。

7. 为什么房间布置和空气循环会直接影响 VHP 分布？

空房间和摆满设备的实验室，对于 VHP 来说并不是同一个处理空间。

大型设备、实验台、动物笼架、柜体以及其他物品都会改变空气流动路径，形成遮挡、回流或者循环较弱的区域。

设备放在房间什么位置，送风和回风朝向哪里，都会影响 VHP 如何进入整个空间。

因此，移动式 VHP 设备的摆放位置不能只考虑是否靠近电源插座。

如果设备送风和回风距离过近，可能形成局部短循环；如果大型设备阻挡主要气流路径，其他区域建立工艺条件所需要的时间也可能发生变化。

部分项目可能通过增加循环风机、调整送回风方向或者优化设备布置改善空间分布，但具体方式应结合现场周期开发确定。

移动式并不代表“摆在哪里都一样”。 对于已经完成周期确认的房间，设备位置和空间布置也应尽量保持在经过确认的状态范围内。

8. 为什么解析阶段会影响整个周期效率？

很多使用人员会重点关注 VHP 的导入和作用时间，但实际上解析阶段同样非常重要。

作用完成以后，房间空气和部分材料表面仍可能存在或继续释放过氧化氢。只有把空间残留降低到项目规定的安全进入条件，人员才能重新进入并恢复房间使用。

因此，即使一个周期的作用阶段比较短，如果后续解析时间很长，整个房间从封闭到重新投入使用的总时间仍然可能很长。

不同材料对过氧化氢的吸附和释放特性也可能不同。因此，即使两个房间的体积相同，如果内部材料、设备数量和装载状态不同，其解析表现和总周期时间也可能存在差异。

所以评价移动式 VHP 系统时，不能只看设备“每小时能够汽化多少过氧化氢”，还需要看从条件建立、VHP 导入、作用到解析的完整周期是否能够满足项目实际运行要求。

9. 设备能完整运行，不等于 VHP 周期已经验证合格

移动式 VHP 设备可以通过 FAT 确认供液、汽化、风机、传感器、PLC、报警以及相关安全功能是否正常，也可以在现场通过 SAT 确认电源、房间接口和基本运行状态。

但这些结果主要证明的是 设备及系统能够按照设定程序正常运行，并不能单独证明某一个房间已经达到项目设定的生物去污染效果。

真正的周期确认还需要结合代表性房间条件、实际或模拟负载、具有挑战性的位置以及项目规定的验证方式进行判断。

确认层级	主要回答的问题
设备 FAT	设备制造及基本功能是否符合要求
设备 SAT	现场安装和基本运行是否正常
空间确认	房间边界及循环条件是否适合开展周期
周期开发	什么样的参数组合能够建立稳定过程
分布研究	不同位置是否能够获得合理的过程条件
生物学验证	挑战位置是否达到项目设定的微生物控制目标
重复性确认	周期是否能够稳定重复
日常运行	每次运行是否保持在已确认的状态范围内

最重要的区别： 设备有能力稳定产生和输送 VHP，属于硬件和系统能力；某一个具体房间、具体周期是否能够达到项目设定的生物去污染目标，则属于工艺验证结论。两者不能混为一项。

常见问题 FAQ

1. 移动式 VHP 设备是不是推到房间里启动就可以了？

不是。正式运行前需要确认房间边界、门阀状态、设备位置、空间准备以及项目规定的其他条件，并使用针对该空间建立或确认的周期配方。设备能够移动，并不代表每个房间都适合直接使用完全相同的参数。

2. 房间越大，是不是只需要增加过氧化氢用量？

不能只按照房间体积判断。体积会影响设备选型和周期，但空气循环、温湿度、装载状态、表面材料、房间边界以及解析能力都会影响最终运行表现。

3. VHP 浓度越高，生物去污染效果是不是一定越好？

不能这样判断。浓度只是过程参数之一，还需要考虑空间分布、温湿度、接触时间以及目标位置的实际暴露条件。简单提高浓度还可能带来凝结、材料兼容性和解析时间增加等问题。

4. 移动式 VHP 系统可以处理关闭的抽屉和设备内部吗？

如果 VHP 无法有效进入某一个封闭空间，就不能自动认为该位置已经获得与房间其他暴露表面相同的处理条件。需要处理的区域应在周期准备阶段明确，并按照已确认状态进行暴露、打开或采用其他合适方式处理。

5. 设备程序顺利结束，是不是代表房间已经“灭菌合格”？

不是。设备程序结束只能说明系统完成了设定运行流程。是否达到项目规定的生物去污染或其他微生物控制目标，仍应由已经验证的周期及相应记录证明。

6. 移动式 VHP 系统和固定式 VHP 循环系统有什么区别？

移动式系统通常将主要 VHP 发生和控制功能集成在可移动设备上，可以服务多个空间；固定式 VHP 循环系统通常与特定房间或设施的管路、风路和控制系统长期结合。两者都可以形成 VHP 周期，但系统边界、使用方式和工程集成程度不同。

文末总结

移动式 VHP 空间灭菌系统的价值，并不只是把过氧化氢“汽化出来”，而是通过供液、汽化、空气循环、监测和程序控制，与一个经过准备的处理空间共同形成可控制的 VHP 周期。

对于使用单位而言，评价一套移动式 VHP 系统时，不能只看设备汽化能力、H₂O₂ 浓度峰值或者房间体积。房间边界、空气循环、设备摆放位置、温湿度、装载状态、表面材料以及解析能力，都会影响实际周期表现。

更重要的是， 设备能够正常运行与某一个房间的周期验证有效，是两个不同层级的问题。 前者反映设备硬件和控制能力，后者则需要结合具体房间、代表性状态以及项目验证结果进行确认。

因此，移动式 VHP 系统更适合作为一套 可移动的 VHP 发生、输送、循环和控制平台来理解。真正的空间生物去污染效果，最终来自设备能力、房间条件、周期开发和验证之间的共同配合。
