BIBO安全更换系统是什么？结构与工作原理

BIBO 是 Bag-In/Bag-Out 的缩写，通常译为“袋进袋出”或“安全更换系统”。它并不会提高 HEPA 滤材本身的过滤效率，而是通过专用过滤箱体、袋口和柔性安全袋，为过滤器装入和退出过程建立相对受控的维护边界。

当旧过滤器需要退出箱体时，可以利用预先安装在袋口上的安全袋将污染滤芯与外部维护环境尽量隔离，在袋体范围内完成取出、封闭和后续处理，从而降低直接暴露和污染扩散风险。

因此，BIBO 过滤箱不能简单等同于 HEPA 过滤器，也不能把“安装了 BIBO”直接理解成整个排风系统已经满足所有气密、过滤或生物安全要求。它是完整空气安全系统中的一个重要组成部分。

1. 为什么生物安全排风过滤器需要考虑安全更换

HEPA 过滤器在运行过程中持续截留空气中的颗粒。对于普通洁净环境，这些颗粒可能主要是一般粉尘；但在生物安全实验室、感染动物设施或其他高风险工艺排风系统中，过滤器可能截留来自受控区域的生物气溶胶或其他有害颗粒。

如果采用普通检修结构，更换过滤器时需要打开箱体，将滤芯直接暴露在维护区域。这样不仅需要搬运可能受到污染的滤芯，还要处理滤芯包装、箱体内部表面以及周边维护环境。

因此，高风险排风设备选型不宜只看风量和 HEPA 等级，还需要在设计阶段考虑未来滤芯测试、更换、包装和废弃处理的操作条件。

2. BIBO 安全更换系统通常由哪些部分组成

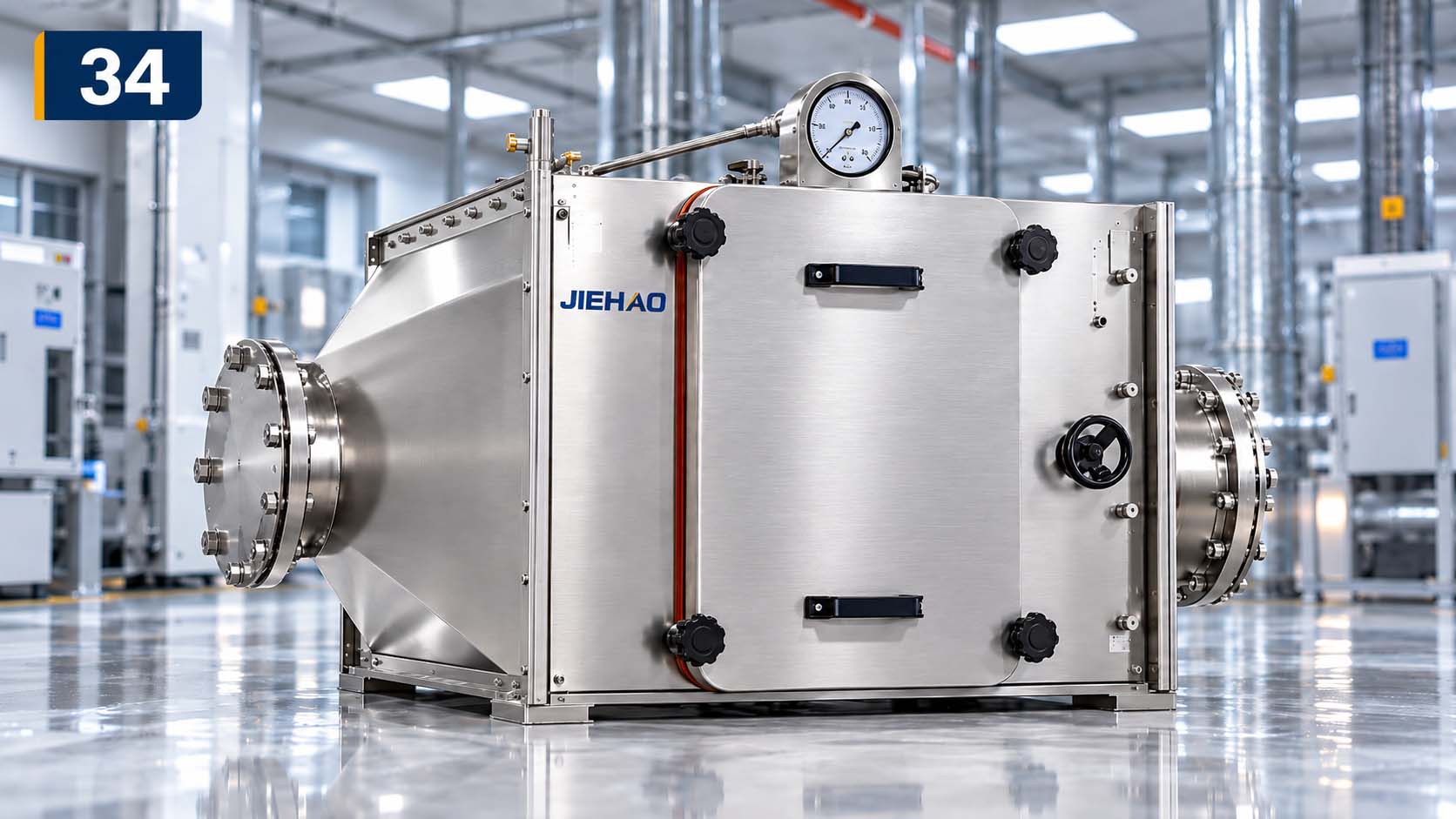

一个典型的 BIBO 过滤单元通常由金属过滤箱体、HEPA 过滤器安装位、滤芯压紧机构、密封结构、BIBO 袋口、安全更换袋、检修门以及必要的检测和监测接口组成。具体项目还可能增加预过滤器、密闭阀、原位去污染接口或多级过滤单元。

需要特别注意，HEPA 滤芯和 BIBO 箱体属于两个不同层级。合格滤芯并不能替代箱体安装和密封确认；同样，箱体结构良好，也不能证明内部安装的 HEPA 滤芯本身已经符合相应过滤性能要求。

3. BIBO 安全更换的基本原理是什么

BIBO 的基本原理，是在过滤器维护开口和外部环境之间设置柔性隔离袋，使旧过滤器退出箱体时尽量不直接暴露在维护区域。正常运行时，安全袋通常折叠并保留在专用袋口位置，外部由检修门封闭。

进入维护状态后，维护人员按照设备说明书和批准的 SOP，通过袋体形成临时操作边界，将旧过滤器从安装位置移入安全袋，并在保持隔离的条件下完成封闭和转移。新过滤器再按照规定方式进入箱体并重新完成安装。

4. 为什么过滤器压紧、压差监测和检漏都很重要

4.1 过滤器为什么必须可靠压紧

HEPA 过滤器安装以后，气流应当按照设计通过滤材，而不是从滤芯与箱体之间的缝隙绕行。因此，滤芯和箱体之间通常设置密封垫，并利用专门的压紧机构维持连续可靠的密封接触。

如果压紧不足、滤芯安装方向错误、密封垫损伤或者密封面存在异物，即使 HEPA 滤材本身没有质量问题，也可能产生旁路泄漏。

4.2 压差告诉我们什么

随着 HEPA 过滤器持续截留颗粒，其阻力通常会随运行发生变化。因此，过滤系统常设置压差接口或压差仪表，用于监测过滤器阻力变化。

4.3 为什么更换后还要做检漏

每次更换过滤器以后，滤芯、密封垫和压紧状态都发生了重新安装，因此新滤芯本身的出厂合格证明不能代替现场安装后的系统确认。对于项目规定需要原位检漏的系统，应按照批准的方法检查滤材、边框、密封面和安装接口是否存在异常泄漏。

所以 BIBO 箱体往往不仅需要安全更换结构，还需要为现场检测提供必要的气溶胶注入、采样或其他测试接口。

5. BIBO 为什么常与密闭阀和排风系统一起设计

BIBO 过滤箱并不是一个孤立工作的设备。它通常设置在实验室排风链路中，前后与风管、密闭阀、风机和其他空气控制设备连接。

正常运行时，空气按照规定方向经过 HEPA 过滤单元；当进入测试、去污染或维护状态时，则可能需要按照项目设计将相关风路隔离，避免出现不受控空气流动。

密闭阀可以根据项目需要帮助隔离相关风路，但 BIBO 箱体不能替代密闭阀；同样，安装 BIBO 也不能证明整个排风管道系统已经达到项目规定的气密性能。每一个设备承担的是不同功能。

6. 单级、双级和多级 BIBO 应该怎样理解

BIBO 系统可以根据项目风险、排风方案和维护策略配置不同数量的过滤级。单级系统配置一个主要过滤级，双级或多级系统则沿气流方向设置多个过滤阶段，也可能结合预过滤器使用。

过滤级数增加并不意味着方案一定更合理。更多过滤器会同时增加系统阻力、设备尺寸、检测点和后期更换工作，因此应依据风险评估、标准要求、系统可靠性以及全生命周期维护条件确定。

哪些场景可能采用 BIBO

BIBO 更常用于过滤器可能受到有害生物颗粒或其他危险污染物影响，并且后期需要进行受控维护的排风系统，例如部分高等级生物安全实验室、感染动物设施、特殊隔离区域以及特定生物制药或高风险工艺排风。

普通洁净室中的 HEPA 过滤器并不因为“是 HEPA”就必须采用 BIBO。真正需要判断的是过滤器使用后的潜在污染状态，以及维护人员未来更换时需要达到什么暴露控制水平。

7. 使用、维护以及 FAT / SAT 应重点检查什么

7.1 首先确认维护空间

设计图上能够放下一个 BIBO 箱体，并不代表现场一定具备安全维护条件。安全袋需要展开，滤芯需要沿规定方向退出，维护人员还需要有足够空间进行封袋、操作压紧机构以及搬运。

如果设备距离墙面、风管、桥架或其他设备太近，系统可能运行完全正常，但几年后第一次更换过滤器时才发现没有足够操作空间。

7.2 检查安全袋和袋口长期状态

安全袋、袋口和相关固定部件属于维护安全边界的一部分。长期运行期间应按照设备维护要求关注袋体是否老化、破损，袋口是否受到污染或机械损伤，以及检修门和密封件是否保持正常状态。

7.3 FAT 与 SAT

对于双级或多级过滤设备，还需要确认各级过滤器排列和气流方向与批准设计一致。现场 SAT 尤其应检查实际维护空间，因为这一条件很难在工厂阶段完全模拟。

8. 常见问题 FAQ

1. BIBO 是什么意思？

BIBO 是 Bag-In/Bag-Out 的缩写，通常称为袋进袋出或安全更换系统。它利用专用过滤箱体、袋口和安全袋，使可能受到污染的过滤器在退出设备时尽量保持在隔离边界内，从而降低维护人员直接接触污染滤芯以及污染扩散的风险。

2. BIBO 箱体和 HEPA 过滤器是一回事吗？

不是。HEPA 过滤器承担颗粒过滤功能，BIBO 箱体负责滤芯安装、压紧、密封、检测以及安全维护。两者组合形成过滤单元，但 HEPA 产品性能和箱体安装后的系统性能需要分别确认。

3. 安装 BIBO 后，更换过滤器是不是就完全没有风险？

不是。BIBO 是降低维护暴露风险的一种工程控制措施，不能消除所有风险。更换过程仍需要按照设备说明、风险评估和批准的 SOP 进行，并根据项目要求配合个人防护、区域隔离和污染废弃物处理措施。

4. BIBO 里的 HEPA 过滤器什么时候需要更换？

不能只用统一的运行时间判断。实际应结合过滤器压差趋势、系统风量、运行状态、维护计划以及现场检测结果综合判断。如果滤芯损伤、安装异常或检漏结果不符合项目要求，也需要进一步评估和处理。

5. BIBO 系统一定要配置两级 HEPA 吗？

不一定。采用单级、双级还是更多过滤级，应根据风险评估、实验活动、排风设计及项目标准确定。过滤级数增加也会同步增加系统阻力、设备空间和后期维护工作。

6. HEPA 更换以后为什么还需要现场检查？

因为更换滤芯意味着过滤器、密封垫和压紧状态已经重新建立。即使新 HEPA 滤芯具有合格的产品报告，也不能代替安装后的系统检查。对于要求原位检漏的项目，应按照批准的方法确认滤材、边框和安装密封不存在异常泄漏。

相关权威资料与延伸阅读

CDC 与 NIH 发布的《Biosafety in Microbiological and Biomedical Laboratories》第六版给出了 Bag-in/Bag-out filter enclosure 的结构示意，说明 BIBO 结构可用于污染 HEPA 过滤器的受控移出。NIH Design Requirements Manual 在 BSL-3 / ABSL-3 排风过滤设计中进一步要求 HEPA 过滤器的位置应考虑测试和更换，并设置 Bag-in/Bag-out 更换条件。这些资料说明，高风险过滤系统的设计不仅要考虑运行期间的过滤性能，也应从设备设计阶段考虑后期安全维护。
