气密阀是什么？结构与工作原理

气密阀通常安装在生物安全实验室送风、排风支管、HEPA 过滤单元、BIBO 安全更换系统以及其他需要进行空气隔离的位置。阀门关闭以后，不仅阀板与阀体之间需要形成连续密封，阀轴穿透、阀体结构、法兰连接以及相关接口也不能成为明显的空气泄漏路径。

因此，判断一台阀门是否适合生物安全空气系统，不能只看“阀板能不能转到关闭位置”。更重要的是关闭后的泄漏状态、密封结构、材料、执行机构、位置反馈以及安装后的验证条件。

1. 气密阀和普通调节风阀有什么不同

普通风量调节阀的主要任务，是通过改变流通截面积调节系统风量，使送排风系统达到设计运行状态。即使阀板转到关闭位置，也不意味着这种阀门能够承担严格的空气隔离功能，因为其设计重点通常并不是低泄漏。

气密阀的关注重点不同。正常开启时，它需要满足系统通风要求；当系统需要隔离时，则要求阀门进入设计关闭位置，并尽量减少空气从阀板周边、阀轴和其他结构位置通过。

2. 一台生物安全气密阀通常由哪些部分组成

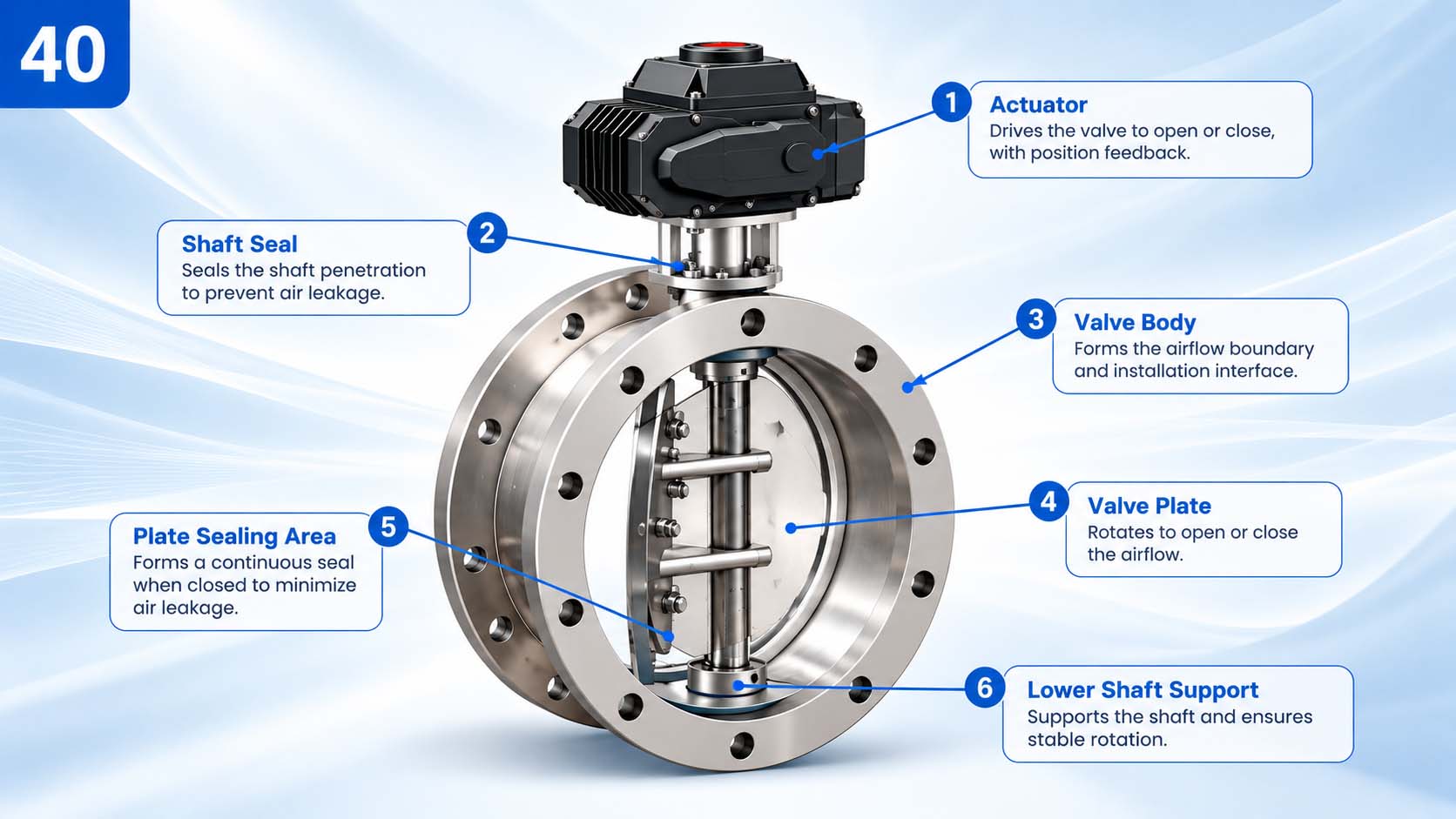

气密阀本体通常由阀体、阀板、阀轴、密封结构和驱动机构组成。根据项目要求，还可能增加位置反馈、手动操作机构、限位装置以及 PLC 或 BMS 控制接口。

从结构上可以看出，气密阀的泄漏路径并不只存在于阀板周边。阀轴穿透位置、阀体焊接区域以及现场法兰连接，同样可能属于整个空气隔离边界的一部分。

3. 气密阀是怎样实现关闭密封的

阀门接收到关闭指令以后，执行机构带动阀轴运动，使阀板进入设计关闭位置。阀板周边随后与阀体内部的密封结构形成连续接触，并建立相应的密封作用，从而减少空气继续从风路中通过。

真正关键的并不是阀板有没有转到一个视觉上的“关闭角度”，而是阀板四周是否形成连续、均匀、可重复的密封状态。

如果阀板刚度不足、阀轴发生偏移、机械连接出现松动或限位位置发生变化，就可能出现一侧已经压紧、另一侧仍然存在间隙的情况。从外部观察时，阀门可能看起来已经完全关闭，但实际泄漏状态已经发生改变。

因此，提高执行器扭矩并不能自动解决所有泄漏问题。执行机构必须与阀体结构、阀板刚度、轴系定位和密封结构合理匹配，使阀门每一次关闭都能够稳定回到规定位置。

4. 为什么阀轴位置也是气密设计的一部分

气密阀需要通过阀轴把外部执行机构的运动传递到内部阀板，因此阀轴通常需要穿过阀体边界。这个穿透位置如果没有相应的密封设计，就可能形成一条绕开阀板周边密封的空气泄漏路径。

现场检查时，人们往往首先关注阀板周边的密封件，却容易忽略轴端、轴承区域以及执行机构连接位置。

如果阀门还要参与 VHP 或其他生物去污染过程，则阀轴密封和其他非金属部件还需要考虑在相应介质和使用周期下的材料状态变化。

5. 执行机构、位置反馈和气密状态为什么不能混为一谈

气密阀可以根据项目需要采用电动、气动或其他合适的执行方式。执行机构的主要任务，是驱动阀门从开启状态进入关闭状态，并提供满足设备设计要求的动作能力。

但是，执行器收到“关闭”命令，并不能直接说明阀门已经形成气密边界。

位置反馈解决的是另外一个问题。通过限位开关或其他位置检测方式，控制系统可以判断阀门是否已经到达设计开启或关闭位置，从而与 PLC、BMS、排风机、HEPA 过滤系统或者去污染程序建立相应联锁。

因此，现场如果出现“控制画面已经显示关闭，但系统仍然存在异常泄漏”的情况，需要分别检查执行机构、阀板实际位置、机械连接、密封件、阀轴以及安装接口，而不能只根据一个反馈信号判断故障来源。

6. 气密阀为什么经常和 HEPA、BIBO 一起使用

HEPA 过滤器、BIBO 安全更换系统和气密阀在生物安全排风系统中经常同时出现，但三者承担的是完全不同的功能。

例如 HEPA 过滤器进行检漏、维护或者原位生物去污染时，往往需要先建立明确的处理边界。如果过滤设备上下游仍然与整个风管系统自由连通，就很难形成稳定的测试或去污染空间。

因此，气密阀的位置通常需要和 HEPA 过滤箱、BIBO 结构、风管布局、维护空间以及去污染方式一起考虑，而不是把阀门当作一个独立附件简单安装。

7. VHP 兼容为什么是气密阀选型的重要条件

部分生物安全实验室、过滤系统和密闭区域会使用汽化过氧化氢等方式进行生物去污染。此时气密阀既可能参与处理区域边界的建立，其内部材料也可能接触相应去污染介质。

因此，“VHP 兼容”不能简单理解成阀体使用了不锈钢。阀门内部还包括密封件、阀轴密封、轴承附近部件以及其他可能暴露的非金属材料。

这些材料在实际使用周期内如果出现明显硬化、膨胀、脆化、失去弹性或者表面状态变化，都可能进一步影响阀门关闭后的密封状态。

8. 气密性能应该怎样理解和验证

气密阀关闭后的实际泄漏性能最终需要通过相应测试确认。测试通常围绕规定压差条件下的空气泄漏情况展开，但具体测试压力、测试方法、测试边界和接受标准，应依据项目设计、设备技术要求以及适用标准确定。

不能把某一个项目使用过的测试压力或泄漏数字直接复制到所有气密阀项目中。

这三个层级不能简单互相替代。一台阀门在工厂单独测试合格，并不意味着安装后的整段风路一定达到项目要求；现场法兰、连接风管以及其他设备接口仍然可能影响最终结果。

ISO 10648-2 针对的是密闭设施而不是专门的风阀产品标准，但它所体现的一个重要思路是：涉及密闭边界的设备，其气密状态应通过相应检查和验证进行确认，而不能仅凭设计描述判断。

9. FAT、SAT 和运行维护应该重点检查什么

气密阀 FAT 首先应确认设备本体，包括阀体、阀板、密封件、轴系、执行机构、开关动作以及位置反馈是否符合批准的项目技术要求。

对于项目明确要求进行气密性能测试的阀门，还应按照约定的测试条件记录相关结果，而不能把简单的通电开关演示等同于气密性能验证。

因此，承担关键空气隔离功能的气密阀，应当纳入设施的预防性维护以及相应的周期检查计划。

10. 常见问题 FAQ

1. 气密阀和普通风量调节阀最大的区别是什么？

普通调节阀主要用于改变空气流量，而气密阀更加关注完全关闭以后能否控制空气泄漏。用于生物安全系统时，还需要同时考虑密封、轴封、材料、执行机构、状态反馈以及实际验证要求。

2. 气密阀显示“关闭”是不是就证明没有泄漏？

不是。关闭反馈通常只能说明执行机构或位置检测装置认为阀门已经到达规定关闭位置。阀板周边、阀轴或者其他边界是否存在实际泄漏，仍需依据规定方法进行检查。

3. 气密阀一定要使用电动执行器吗？

不一定。项目可以采用电动、气动或其他合适的执行方式。关键在于执行机构能够可靠完成规定动作，并满足控制、反馈、故障状态和现场维护要求。

4. 气密阀为什么需要考虑 VHP 兼容性？

如果阀门属于 VHP 生物去污染边界，阀体内部、密封件、轴封以及其他部件可能接触过氧化氢环境。材料长期状态可能影响后续密封性能，因此应依据实际工艺条件确认材料适用性。

5. 工厂测试已经合格，安装后还需要检查吗？

需要。FAT 主要确认阀门制造和出厂状态；设备安装后还增加了法兰连接、风管、控制信号、联锁关系以及现场施工等因素，因此最终状态仍需根据项目 SAT 和验证方案确认。

6. 气密阀是不是泄漏越小就一定越好？

不能只看单一泄漏数字。还需要同时考虑阀门尺寸、系统压力、材料、执行方式、去污染兼容性、反馈信号、安装空间和维护条件，以及它与整个送排风系统的匹配情况。

相关权威资料与延伸阅读

在生物安全实验室工程设计中，气密阀需要结合整个送排风系统、HEPA 过滤设备、系统隔离以及生物去污染方案进行理解。对于具体项目，应以适用法规、设计文件、风险评估和批准的验证方案作为最终依据。
