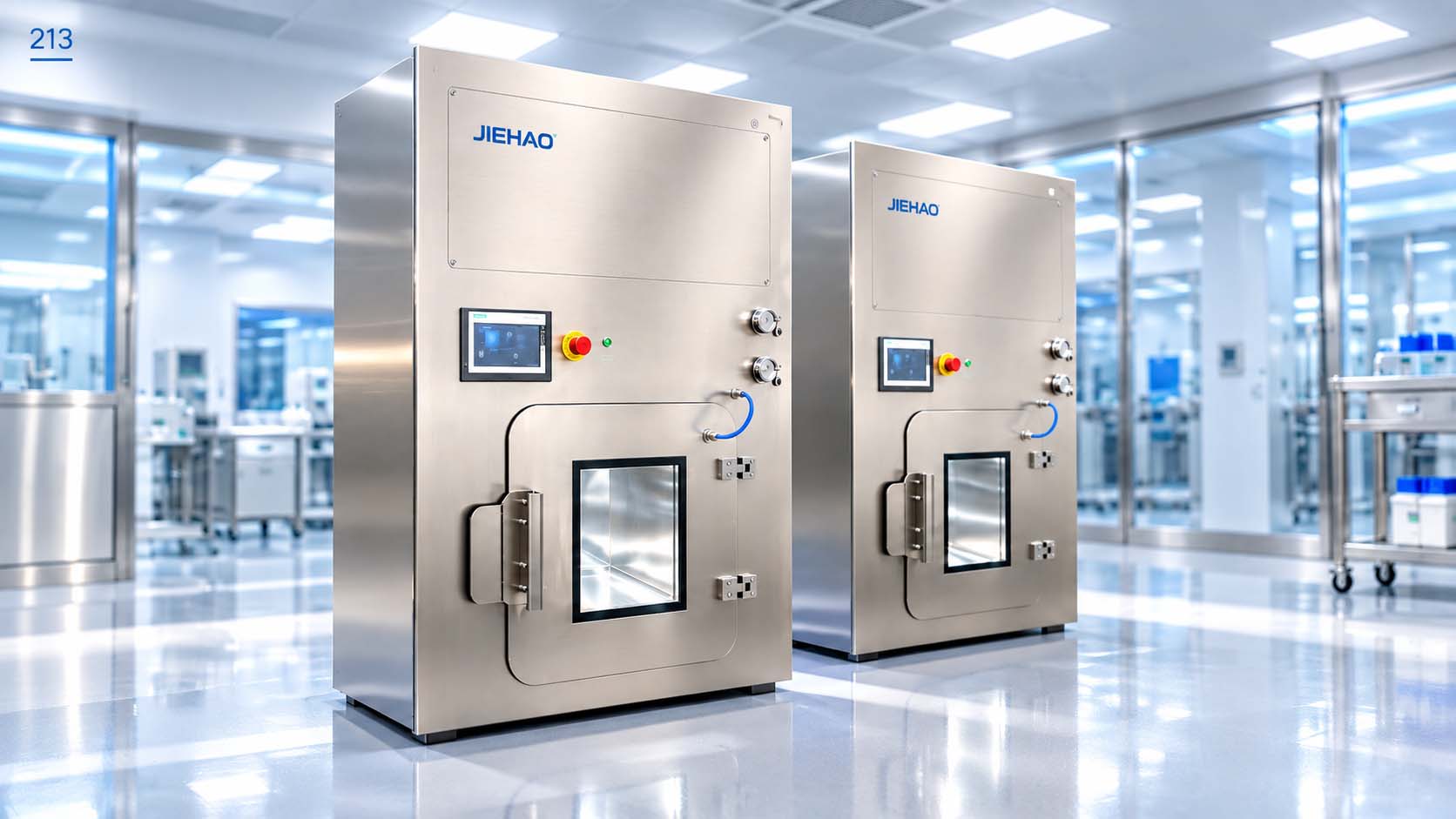

充气密封传递窗是什么？

1. 充气密封传递窗由哪些部分组成？

充气密封传递窗通常由舱体、两侧门体、充气密封结构、门互锁系统以及控制部分组成。

舱体

舱体形成物料暂存和传递的内部空间。

在生物安全和洁净应用中，舱体通常需要考虑表面易清洁、结构连接以及内部死角控制等问题。具体材料和结构形式根据设备用途和项目要求确定。

两侧门体

传递窗的两个门分别设置在不同区域一侧。

标准直通式传递窗通常是一侧一个门，两扇门位于舱体相对的两个面上；如果现场空间采用转角布置，也可以设计为相邻两个面各设置一个门。

充气密封结构

充气密封结构是这类设备区别于普通传递窗的重要部分。

门体关闭以后，密封件在控制条件下进入工作状态，与对应密封面形成连续接触，从而减少门扇和门框之间的非预期泄漏。

门互锁系统

两侧门通常需要进行互锁控制。

当一侧门处于开启状态时，另一侧门保持关闭，从而避免传递舱直接把两个区域同时连通。

控制系统

控制系统用于管理门位状态、互锁、密封状态以及必要的报警或指示功能。

在不同项目中，还可能与门禁、PLC或其他上位控制系统连接。

2. 充气密封传递窗是怎样形成密封的？

普通机械门主要依靠门体关闭和密封条压紧形成密封，而充气密封传递窗采用的是主动密封方式。

当门体关闭并达到规定位置以后，控制系统确认门位，随后充气密封结构进入工作状态。

密封件与门框或对应密封面形成连续接触，使门体周边间隙受到控制。

因此，在这类设备中：

门已经关闭

和

门已经建立规定密封状态

并不是完全相同的概念。

控制系统不仅需要知道门是否已经回到关闭位置，还需要根据设备设计确认密封过程是否正常完成。

在需要开门时，则先解除密封状态，再允许门体开启。

3. 为什么传递窗需要双门互锁？

双门互锁的目的，是避免传递舱同时与两个区域直接连通。

假设传递窗连接区域A和区域B。

当区域A一侧门打开时，区域B一侧门保持关闭；物品放入传递舱以后，A侧门重新关闭并恢复规定状态，然后才能进入下一步传递过程。

如果两侧门同时开启，传递舱就失去了中间隔离作用，两个区域之间可能形成直接空气通道。

因此，门互锁并不是为了操作方便，而是传递边界控制的一部分。

4. 充气密封传递窗和普通传递窗有什么区别？

两者最大的差别，不是“有没有两扇门”，而是对边界气密性的要求不同。

普通传递窗适用于很多常规洁净场景，但当项目对围护边界、泄漏控制或生物安全隔离提出更高要求时，就需要进一步考虑门体密封结构。

因此，充气密封传递窗并不是“普通传递窗的豪华版本”，而是针对不同边界要求形成的另一类设备方案。

5. 充气密封传递窗为什么适合生物安全实验室？

在生物安全实验室中，不同区域之间往往存在明确的功能边界。

人员、物料、废弃物以及设备的跨区移动都需要按照相应路径进行管理。

如果只是为了传递少量物品，每次都开启人员通道，不仅增加人员流动，也会增加区域之间边界状态变化的次数。

传递窗的作用，就是建立一条相对独立的物料路径。

而充气密封结构进一步强化了门关闭以后的边界状态，使设备更适合需要较高气密控制要求的区域。

因此，它常被纳入整个实验室的气密围护和物料传递体系中考虑，而不是作为一个独立的小柜体进行选择。

6. 充气密封传递窗与压差控制是什么关系？

充气密封传递窗本身并不负责建立整个房间的压差。

房间之间的压差主要由送风、排风以及相关空气系统共同形成。

传递窗的作用，是在两个区域之间增加一个受控物理边界，减少不必要的直接连通和非预期泄漏路径。

两者相互配合，但不能互相替代。

即使传递窗气密性能良好，如果整个通风系统没有按设计运行，房间压力关系仍可能出现异常。

7. 充气密封传递窗是否可以与VHP一起使用？

部分高等级生物安全或制药项目会要求传递设备具备VHP生物去污相关功能。

此时，需要区分两个概念：

一类是普通充气密封传递窗，它主要解决气密和互锁问题；

另一类是带VHP生物去污功能的VHP传递舱，其内部还需要配置与VHP周期相关的发生、循环、控制或接口系统。

如果项目需要在物料传递过程中进行VHP生物去污，则需要从整体系统角度考虑设备结构、材料、VHP循环方式以及相应运行流程，而不能仅因为门采用充气密封就认为设备已经具备完整VHP处理能力。

8. 充气密封传递窗和机械压紧式传递窗有什么区别？

除了充气密封结构外，一些高气密传递设备还采用机械压紧式密封。

两者的目标都是在门关闭以后形成可靠边界，但实现方式不同。

充气密封传递窗通过密封件充气后与对应表面形成连续接触；机械压紧式传递窗则主要通过机械机构，使门体和密封件产生稳定压紧力。

具体采用哪一种，应根据项目要求、使用环境、操作方式和维护条件综合确定，而不能只根据某一种结构名称判断优劣。

9. 充气密封传递窗通常应用在哪些区域？

充气密封传递窗常见于对物料传递边界要求较高的场所，例如：

• BSL-3、BSL-4生物安全实验室；
• ABSL动物生物安全设施；
• 生物制药洁净区域；
• 疫苗生产和研发设施；
• 高等级受控区域之间的物料传递；
• 需要降低人员跨区频率的实验或生产区域。

不同项目中，传递的物品种类和风险属性不同，因此设备的具体配置也可能不同。

有些设备主要承担普通物料传递，有些则需要进一步与消毒、生物去污或其他处理功能结合。

10. 选择充气密封传递窗时应关注什么？

选择设备时，首先要明确它连接的是哪两个区域，以及物料为什么需要通过这一位置传递。

在此基础上，再判断：

• 两侧区域的功能关系；
• 物料类型和传递频率；
• 是否要求较高气密边界；
• 是否需要双门互锁；
• 是否需要门状态反馈；
• 是否需要与其他控制系统联动；
• 是否涉及VHP或其他生物去污要求。

另外，还需要考虑设备安装后的墙体接口和现场连接状态。

因为传递窗本体性能良好，并不意味着安装完成后的整个接口一定自动达到相同状态。

对于较高等级的受控环境，设备本体和现场围护接口需要作为一个整体进行理解。
